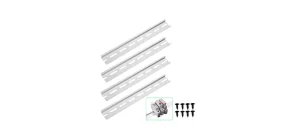

Eine Hutschiene – auch DIN-Schiene genannt – ist eine metallische Tragschiene mit charakteristischem Profil. Sie trägt Modulgeräte wie Leitungsschutzschalter, Relais, Klemmen oder Netzteile und befindet sich in Elektroverteilern, Schaltschränken und Unterverteilungen. Wesentliche Merkmale sind:
Normprofil: Üblich sind Breiten von 15 oder 35 mm (Typ TS15, TS35) und Tiefen von 5, 7,5 oder 15 mm gemäß EN 50022/IEC 60715.
Material: Zumeist verzinkter Stahl oder Aluminiumlegierung, teils Edelstahl.
Befestigung: Langlöcher, Rundlöcher oder geschlitzte Bohrungen erleichtern die Montage mit Schrauben oder Nieten.
Die Hutschiene erfüllt zwei Hauptfunktionen: sichere Halterung der Geräte und vereinfachter Ein- und Ausbau im Wartungsfall.
Der Einsatz einer genormten Montageschiene bietet zahlreiche Vorteile:
Flexibilität: Modulare Geräte lassen sich jederzeit hinzufügen, verschieben oder entfernen – ohne Bohren im Schaltschrank.
Zeitersparnis: Vorinstallierte Schienen und standardisierte Befestigungspunkte beschleunigen die Installation.
Sauberkeit: Durch die klare Anordnung entsteht ein aufgeräumtes Innenleben mit eindeutiger Geräteplatzierung.
Sicherheit: Verzinkter Stahl und Aluminium sind stabil, korrosionsbeständig und gewährleisten dauerhaften Halt.
Diese Aspekte vereinfachen nicht nur die Erstinstallation, sondern auch Erweiterungen oder Reparaturen im laufenden Betrieb.
Normierte Abmessungen sorgen für Kompatibilität aller marktgängigen Modulgeräte.
Robuste Materialien tragen hohe Lasten und widerstehen mechanischen Belastungen.
Vielfältige Längen von wenigen Zentimetern bis zu mehreren Metern decken alle Gehäusegrößen ab.
Optionale Bohrbilder (Langlöcher, flache Löcher) erleichtern individuelle Ausrichtung.
Eigengewicht: Stahlvarianten sind schwerer und können bei sehr langen Profilen unhandlich sein.
Kürzung: Das Abschneiden langer Schienen erfordert Blechschere oder Trennscheibe, ein Einarbeiten ist nötig.
Oberflächenschutz: Bei Kratzern kann es zu lokalen Roststellen kommen, sofern keine Schutzbeschichtung vorhanden ist.
Stahl: Höhere Festigkeit, robust und preiswert. Eignet sich für schwere Module, aber anfälliger für Korrosion an Schnittflächen.
Aluminium: Leicht, korrosionsbeständig und gut elektrisch leitfähig. Ideal bei häufigem Ein-/Ausbau und in feuchter Umgebung.
Edelstahl: Teurer, aber extrem widerstandsfähig gegen Rost und Chemikalien.
Breite: TS35 (35 mm) für Standard-Miniaturgeräte; TS15 (15 mm) für schmale Anwendungen.
Tiefe: 5 mm für flache Geräte; 7,5 mm am häufigsten verwendet; 15 mm bei sehr massiven Komponenten.
Länge: Wählen, ob in einem Stück oder im Set mit mehreren kurzen Profilen, um Verschnitt zu minimieren.
Langlöcher erlauben Feinjustage bei der Positionierung.
Rundlöcher passen zu genormten Schraubenabständen.
Schlitzlöcher bieten Flexibilität in Längsrichtung.
Mit oder ohne Montagematerial: Sets mit Schrauben sparen Zeit, Einzelschienen sind günstiger, erfordern aber Zukauf.
Verzinkt: Hoher Korrosionsschutz, Standard bei Stahl.
Pulverbeschichtet: Zusätzliche Schutzschicht, geeignet für Außen- oder Feuchträume.
Natureloxiert: Bei Aluminium, minimale Umweltbelastung, matt-silbrige Optik.
Statische Last: Achten auf maximale Belastung in kg/m. Bei großen Schränken und schweren Modulen kann Hochlast-Profil notwendig sein.
Vibrationsfestigkeit: In industriellen Umgebungen sollte die Schiene vibrationsresistent sein, teils mit speziellen Befestigungselementen.
EN 50022 / IEC 60715: Standard für Abmessungen und Bohrbilder. Nur so ist die Kompatibilität mit Geräten aller Hersteller gewährleistet.
UL-Zulassung (in Nordamerika): Für internationale Projekte relevant.
Einmal jährlich auf Korrosion an Schnittkanten und Schraubverbindungen prüfen.
Staub und Schmutz mit trockenem Tuch oder Druckluft entfernen, um Wärmeentwicklung durch isolierende Schichten zu vermeiden.
Bei extremen Temperaturschwankungen prüfen, ob Befestigungen nachgezogen werden müssen, um Spiel zu minimieren.
Kratzer an verzinkten Stahlprofilen mit Rostschutzfarbe behandeln, um Korrosionsnester zu verhindern.
Optimale Zuschnitte: Lange Profile mit Akku-Blechschere schneiden, um Funkenschlag und Werkstückverzug zu vermeiden.
Vormontage: Hutschiene bereits außerhalb des Gehäuses mit einer Probebelegung versehen, bevor sie endgültig verschraubt wird.
Positionierung: Geräte so anordnen, dass Kabelwege kurz bleiben und Hitzestau vermieden wird.
Markierung: Schienen mit Skaleneinteilung versehen, um Wiederholmessungen oder Nachbestückungen zu beschleunigen.
Verlängerungen: Bei Bedarf mehrere kurze Schienen mit Verbindungsprofilen koppeln, statt ein sehr langes Profil zu handhaben.
Antivibrationsfüße: In Maschinenumgebungen zusätzliche Gummiunterlagen verwenden, um ein Lockern der Schrauben zu vermeiden.
| ✅ Vorteile | ❌ Nachteile |
|---|---|
| Schnelle und einfache Installation der elektrischen Komponenten | Benötigt speziellen Platz im Verteilerschrank |
| Flexibilität durch verschiedene Modulgrößen | Kann bei unsachgemäßer Montage Sicherheitsrisiken bergen |
| Hohe Stabilität und Langlebigkeit | Materialkosten können je nach Ausführung variieren |
| Normierte Maße ermöglichen universelle Anwendung | Kann schwer sein, wenn mehrere Module montiert sind |
Achten Sie beim Kauf einer Hutschiene darauf, dass sie das passende Normprofil für Ihre Module hat und überlegen Sie, ob Sie eine verzinkte oder eine beschichtete Ausführung benötigen, je nachdem, wo die Hutschiene eingesetzt wird.
🔍 Begriff erklärt: Hutschiene
Eine Hutschiene, auch DIN-Schiene genannt, ist eine spezielle metallische Tragschiene, die in Elektroverteilern verwendet wird. Sie hat ein genormtes Profil und dient als stabile Basis für die Montage von elektrischen Geräten wie Schutzschaltern und Relais. Hutschienen gibt es in verschiedenen Breiten, typischerweise 15 oder 35 mm. Sie ermöglichen eine schnelle und sichere Installation der Komponenten. Zudem sorgen sie für Ordnung und Schutz im Verteilerschrank.
Die Wahl der richtigen Hutschiene entscheidet maßgeblich über Effizienz und Sicherheit jeder Elektroinstallation. Entscheidend sind Material, Normprofil, Lochbild und Oberflächenbehandlung. Eine Montage mit passenden Schrauben- oder Nietensets spart Zeit, während regelmäßige Pflege und gegebenenfalls Nachbeschichtung die Lebensdauer deutlich erhöhen. Mit den vorgestellten Kriterien lässt sich das ideale Montagesystem finden, das den Anforderungen industrieller und häuslicher Verteilerschränke gleichermaßen gerecht wird.
