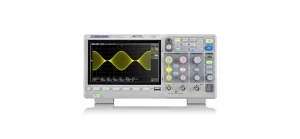

Ein Oszilloskop ist ein Messgerät, das Spannung über der Zeit in Form eines Oszillogramms darstellt. Digitale Varianten wandeln analoge Eingangssignale in digitale Daten um und geben diese auf einem Display oder externen Monitor aus. Analoge Geräte sind heute kaum noch im Einsatz, da digitale Modelle kompakter sind und erweiterte Funktionen wie Pre-Triggerung, Messergebnis-Speicherung und komplexe Auswertungen bieten.
Ein digitales Oszilloskop ermöglicht präzise Zeit- und Spannungsmessungen, die für Fehlersuche in Elektronik, Kfz-Diagnose oder Automatisierungstechnik essenziell sind. Viele Modelle verfügen über zwei oder vier Kanäle, sodass mehrere Signale gleichzeitig erfasst werden können. Ein integrierter USB-Anschluss erlaubt die Übertragung von Messdaten an einen Computer zur weiteren Analyse, während der interne Speicher längere Signalverläufe aufzeichnen kann.
Hohe Präzision durch digitale Wandlung
Viele Kanäle für parallele Messungen
Umfangreiche Trigger-Optionen zur Signalstabilisierung
Speicherung und Export von Messdaten
Komplexere Bedienung als bei einfachen Multimetern
Höhere Anschaffungskosten im mittleren und oberen Leistungssegment
Größere Geräte benötigen stabile Stromversorgung und sind weniger mobil
Die analoge Bandbreite gibt den Frequenzbereich an, den das Gerät akkurat abbilden kann. Für typische Anwendungen in Elektronik und Kfz-Diagnose empfiehlt sich eine Bandbreite, die das Fünffache der höchsten zu messenden Taktrate abdeckt. Für schnelle Signale in Laboranwendungen können Werte von 100 bis 200 MHz erforderlich sein.
Die maximale Abtastrate bestimmt, wie viele Messpunkte pro Sekunde anliegen. Eine Faustregel besagt: Abtastrate mindestens das 2,5- bis 3-Fache der Bandbreite wählen. Übliche Werte reichen von einigen hundert Mega-Samples pro Sekunde bis zu einem Giga-Sample und mehr pro Kanal.
Zwei Kanäle sind Standard für Basisanwendungen. Vier Kanäle bieten mehr Flexibilität, etwa um Signalvergleiche durchzuführen. Mixed-Signal-Oszilloskope kombinieren analoge und digitale Kanäle, um etwa parallele Bussignale zu analysieren.
Triggerung erlaubt das präzise Einfrieren von Signalen bei definierten Flanken oder anderen Kriterien. Neben Flankentrigger stehen oft Pulsbreiten-, Video- oder Logik-Trigger zur Verfügung. Umfangreiche Trigger-Möglichkeiten erleichtern Fehlererkennung an komplexen Schaltungen.
Die Speichertiefe gibt an, wie viele Samples im internen RAM abgelegt werden können. Große Speichertiefen (mehrere Millionen Samples) ermöglichen die Aufzeichnung längerer Signalabschnitte mit hoher Detailtreue.
Für Netzmessungen sollte die maximale Eingangsspannung mindestens 230 V oder mehr betragen. In Kfz-Anwendungen genügt üblicherweise eine Spannungstoleranz von 12–24 V. Eine Eingangsimpedanz von 1 MΩ ist Standard.
Ein großes, hochauflösendes Display (mindestens 7 Zoll, 800 × 480 Pixel oder mehr) verbessert die Ablesbarkeit komplexer Wellenformen. Handheld-Modelle können mit kleineren Bildschirmen (3,5 Zoll) auskommen, sind dafür aber mobil einsetzbar.
Ein USB-Anschluss ermöglicht den Export von Messdaten auf einen PC. Achten Sie auf mitgelieferte Software, die einfache Bedienung und umfangreiche Analysefunktionen bietet. Treiber sollten zeitgemäß und für aktuelle Betriebssysteme verfügbar sein.
Handheld-Oszilloskope mit Akku oder USB-Stromversorgung sind ideal für Einsätze außerhalb des Labors. Netzgeräte erfordern eine 230-V-Versorgung, bieten dafür aber oft höhere Leistung und bessere Kühlung.
Oszilloskope benötigen im Allgemeinen nur wenig Wartung. Folgende Punkte sind jedoch wichtig:
Regelmäßige Kalibrierung: Jährliche oder zweijährige Kalibrierung sichert Messgenauigkeit.
Reinigung: Staub und Schmutz von Gehäuse und Anschlüssen entfernen.
Sondenpflege: Tastköpfe und BNC-Kabel regelmäßig auf Beschädigungen prüfen und reinigen.
Lagerung: Gerät und Zubehör in einer passenden Tasche aufbewahren, um Stöße zu vermeiden.
Pre-Trigger nutzen, um Signalverläufe vor dem Trigger-Ereignis aufzuzeichnen.
Längere Signalabschnitte durch Reduzieren der Abtastrate und Erhöhen der Speichertiefe erfassen.
Differentialmessung mit zweikanaligen Tastköpfen durchführen, um Potentialunterschiede sicher zu messen.
Automatikfunktionen (Auto-Set) als Ausgangspunkt nutzen, dann manuell nachjustieren.
FFT-Analyse (Fourier-Transformation) für Frequenzspektrum heranziehen.
| ✅ Vorteile | ❌ Nachteile |
|---|---|
| Hohe Präzision bei der Spannungsmessung | Kann teuer in der Anschaffung sein |
| Vielseitige Einsatzmöglichkeiten in der Technik | Komplexe Bedienung für Anfänger |
| Digitale Modelle bieten umfangreiche Analysefunktionen | Benötigt regelmäßige Kalibrierung |
| Kompakte Bauformen sind leicht transportierbar | Display kann bei direkter Sonneneinstrahlung schwer ablesbar sein |
| Mixed-Signal-Oszilloskope ermöglichen die Analyse digitaler und analoger Signale | Begrenzte Bandbreite bei günstigeren Modellen |
Achten Sie beim Kauf eines Digital-Oszilloskops besonders auf die Bandbreite und die Abtastrate, da diese entscheidend dafür sind, wie präzise Sie schnelle Signaländerungen erfassen können – je höher die Werte, desto besser die Messgenauigkeit.
🔍 Begriff erklärt: Oszilloskop
Ein Oszilloskop ist ein Gerät, das elektrische Spannungen über die Zeit sichtbar macht. Es zeigt diese Spannungsverläufe auf einem Bildschirm an, sodass Techniker und Ingenieure sie analysieren können. Digitale Oszilloskope wandeln die analogen Signale in digitale Daten um, die einfacher zu bearbeiten sind. Sie sind kompakt und bieten verschiedene Funktionen wie Trigger, um bestimmte Signale genau zu erfassen. Dieses Werkzeug ist essenziell für die Fehlerdiagnose und Entwicklung in der Elektronik.
Die Auswahl des richtigen Digital-Oszilloskops hängt von Anwendung, Signalgeschwindigkeit und Budget ab. Für mobile Einsätze genügen Handheld-Modelle mit Akku, kleinen Bildschirmen und zwei Kanälen. Für Labor- oder Kfz-Messungen bieten vier Kanäle, hohe Bandbreite, umfangreiche Trigger-Optionen sowie große Speichertiefen entscheidende Vorteile. Eine benutzerfreundliche Software und PC-Anbindung runden das Gesamtpaket ab. Letztlich empfiehlt sich ein Gerät, dessen technische Werte zu den zu erwartenden Signalen passen und das durch Bedienkomfort sowie zuverlässige Kalibrierbarkeit überzeugt.
Die Kosten für die Installation von Smart-Home-Geräten hängen von der Komplexität des Systems und der Anzahl der installierten Geräte ab. Einfache Systeme, die nur wenige Geräte umfassen, können relativ günstig sein, während komplexe Installationen mit vielen vernetzten Geräten (z. B. Beleuchtung, Thermostate, Sicherheitssysteme) höhere Kosten verursachen können. Es empfiehlt sich, Angebote von Fachleuten einzuholen.
Die Beleuchtungsteuerung im Smart Home ermöglicht es, Lichter über eine App oder Sprachsteuerung zu regeln. Sie können Lichter ein- und ausschalten, die Helligkeit anpassen oder Zeitpläne für das automatische Ein- und Ausschalten erstellen. Diese Steuerungen können auch mit Bewegungsmeldern und Szenensteuerungen kombiniert werden, um die Beleuchtung an bestimmte Bedürfnisse anzupassen.
Ein Unterputz-Schalter wird in der Wand installiert und ist daher unsichtbar, wenn er nicht betätigt wird. Er eignet sich besonders für moderne und minimalistische Innenräume, in denen Schalter und Steckdosen nicht sichtbar sein sollen. Die Installation erfordert das Einbauen der Schalterdose in eine Wandöffnung und den Anschluss der Verkabelung.
Die Installation einer Steckdose erfordert, dass die Stromversorgung zum betreffenden Bereich abgeschaltet wird. Nachdem die alte Steckdose entfernt wurde, wird die neue Steckdose entsprechend den Anweisungen des Herstellers und den lokalen elektrischen Vorschriften angeschlossen. Wenn Sie keine Erfahrung mit elektrischen Installationen haben, sollten Sie einen Fachmann zu Rate ziehen.
Ein Stromstoßschalter wird verwendet, um bestimmte elektrische Geräte (z. B. Beleuchtung) zu bestimmten Zeiten ein- oder auszuschalten, ohne dass ein Schalter betätigt werden muss. Er wird häufig in Schaltungen verwendet, die eine automatische Steuerung der Beleuchtung oder anderer Geräte erfordern, wie zum Beispiel bei einer Treppenbeleuchtung.
Ein Smart-Home-System bietet mehr Komfort und Effizienz, da es ermöglicht, Geräte und Systeme aus der Ferne zu steuern und zu automatisieren. Es kann dazu beitragen, den Energieverbrauch zu senken, die Sicherheit zu erhöhen (z. B. durch vernetzte Alarmanlagen) und das tägliche Leben zu vereinfachen, indem es Routineaufgaben automatisiert.
Eine Überspannungsschutz-Steckdose schützt elektronische Geräte vor Schäden durch plötzliche Spannungsspitzen, die beispielsweise durch Blitzeinschläge oder Netzschwankungen verursacht werden können. Sie enthält ein internes Schutzmodul, das bei einer Überspannung den Stromfluss unterbricht und so die angeschlossenen Geräte schützt.
Steckdosen mit integrierten USB-Anschlüssen bieten eine praktische Möglichkeit, Smartphones, Tablets und andere Geräte direkt über die Steckdose aufzuladen, ohne ein separates Ladegerät zu benötigen. Sie sind besonders nützlich in modernen Haushalten und Büros, um Platz zu sparen und den Zugang zu Ladefunktionen zu erleichtern.
Die Installation eines Dimmers erfordert in der Regel die Auswahl des richtigen Dimmers für den verwendeten Lampentyp (z. B. Glühlampen, LEDs). Zuerst wird der Strom abgeschaltet, dann wird der Dimmer anstelle des herkömmlichen Schalters angeschlossen. Es ist wichtig, auf die maximale Belastbarkeit des Dimmers und die Kompatibilität mit den Lampen zu achten.
Die Schuko-Steckdose (Schutzkontaktsteckdose) ist eine der häufigsten Steckdosenarten in Europa und bietet zusätzlich einen Erdungskontakt für erhöhte Sicherheit. Eine Eurosteckdose hat in der Regel keinen Erdungskontakt und ist daher für weniger anspruchsvolle Anwendungen geeignet.
Steckdosen sind elektrische Anschlussvorrichtungen, die es ermöglichen, Geräte mit Strom zu versorgen. Es gibt verschiedene Arten von Steckdosen, darunter Standardsteckdosen, USB-Steckdosen und Steckdosen mit integrierten Schutzvorrichtungen (z. B. Überspannungsschutz). Die Wahl der richtigen Steckdose hängt von den Geräten ab, die Sie anschließen möchten, sowie von den örtlichen Sicherheitsanforderungen.
Smart-Home-Lösungen ermöglichen die Steuerung von Haushaltsgeräten und -systemen wie Beleuchtung, Heizung, Sicherheitssystemen und mehr über das Internet. Diese Geräte können über Smartphones, Tablets oder Sprachassistenten gesteuert werden und bieten mehr Komfort, Energieeffizienz und Sicherheit.
Ein Wechselschalter wird verwendet, um eine Lampe von zwei verschiedenen Orten zu steuern, während ein Kreuzschalter in Verbindung mit Wechselschaltern verwendet wird, um eine Lampe von mehreren Stellen zu steuern. Beide Schalterarten sind häufig in Fluren oder großen Räumen zu finden.
Es gibt verschiedene Arten von Schaltern, darunter Ein- / Aus-Schalter, Wechselschalter, Kreuzschalter, Taster, Dimmer und Riegel. Schalter werden verwendet, um elektrische Kreise zu schließen oder zu unterbrechen, und sind in unterschiedlichen Anwendungen wie Beleuchtung, Geräten oder Smart-Home-Systemen zu finden.
Elektrotechnik bezieht sich auf alle Technologien und Anwendungen, die sich mit der Erzeugung, Übertragung und Nutzung von elektrischem Strom befassen. Dazu gehören Schalter, Steckdosen, Leitungen, Kabel, Installationen und Smart-Home-Lösungen, die alle zur sicheren und effizienten Nutzung von Elektrizität in Haushalten und Unternehmen beitragen.
- Wussten Sie schon, dass digitale Oszilloskope oft mit einer Abtastrate von mehreren Gigasamples pro Sekunde arbeiten? Damit können sie selbst schnellste Spannungsänderungen präzise erfassen.
- Wussten Sie schon, dass es Handheld-Oszilloskope gibt, die so kompakt sind, dass Sie sie problemlos in Ihrer Tasche transportieren können? Ideal für Techniker, die viel unterwegs sind!
- Wussten Sie schon, dass Mixed-Signal-Oszilloskope sowohl analoge als auch digitale Signale gleichzeitig darstellen können? Das macht sie besonders vielseitig für die Analyse komplexer Schaltungen.
- Wussten Sie schon, dass die Bandbreite eines Oszilloskops angibt, wie hoch die Frequenzen sind, die es messen kann? Eine höhere Bandbreite ermöglicht genauere Messungen von schnellen Signalen.
- Wussten Sie schon, dass viele moderne Oszilloskope über integrierte Trigger-Funktionen verfügen, die es Ihnen ermöglichen, genau den richtigen Moment eines Signals zu erfassen? So verpassen Sie keine wichtigen Details!
