In jeder Werkstatt, Schreinerei oder Produktionsstätte, in der Holz, Metall, Kunststoff oder andere Materialien mechanisch bearbeitet werden, fällt Staub, Späne oder feiner Abrieb an. Eine Absauganlage ist dabei weit mehr als ein Komfortmerkmal: Sie sorgt für saubere Luft, schützt Maschinen, verlängert Werkzeugstandzeiten und ist ein zentraler Bestandteil des Arbeitsschutzes. In diesem Fachartikel wird erklärt, wie Absauganlagen funktionieren, welche Varianten existieren, wie man sie korrekt einsetzt und was bei Planung, Wartung und Vorschriften zu beachten ist.
Was ist eine Absauganlage?
Eine Absauganlage – oft auch Absaugsystem oder Entstaubungsanlage genannt – ist ein technisches System, das Luft mit Staub, Spänen oder Dämpfen absaugt, filtert und gereinigt wieder abgibt oder ins Freie leitet. Das Ziel ist, Emissionen direkt an der Entstehungsquelle zu erfassen und die Luftqualität im Arbeitsraum dauerhaft auf einem gesundheitlich unbedenklichen Niveau zu halten.
Grundbestandteile einer typischen Absauganlage:
- Absaugschlauch oder Rohrleitungssystem zur Verbindung mit Maschinen oder Arbeitsplätzen
- Ventilator oder Turbine zur Erzeugung des notwendigen Luftstroms
- Filtereinheit (z. B. Patronenfilter, Taschenfilter, Zyklon)
- Auffangbehälter oder Spänekasten
- Schallschutz und ggf. Funkenabscheider bei Metallbearbeitung
- Automatische oder manuelle Filterabreinigung
- Optionale Feinstaub- oder HEPA-Filter für Gesundheitsbereiche
- Flexibler 2 Meter Absaugschlauch mit 100 mm Schlauchanschluss
- inkl. 4-teiligem Adapter-Set für alle Kleingeräte
- Stabile Metallkonstruktion mit Bügel zum Einhängen des Filtersacks
- 75 Liter Auffangsack für lange Entleerungs-Zyklen
- Geeignet für große Mengen Staub und Späne
- Leistungsstarker 1250 W Motor

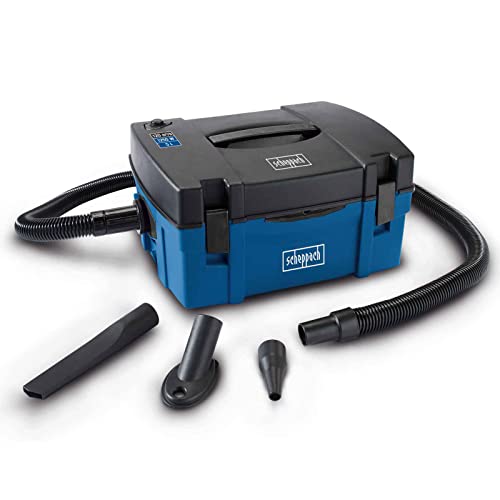

- Umfangreiches Zubehörset, praktisch im Koffer verstaubar
- Flachdüse, Bohrhilfeaufsatz und Aufblasdüse für vielfältige Anwendungsmöglichkeiten
- Bruchfestes Kunststoffgehäuse
- Komfortabler Tragegriff
- Ideal für Heim und Handwerk
- Inklusive Bohr-Absaugdüse und Saug-Blasdüse
- Die Späneabsauganlage SPA 1200 ist ein Rohluftentstauber für (halb-)stationäre Holzbearbeitungsmaschinen / Es wird empfohlen, die landesspezifischen Vorschriften zu beachten
- Die Absauganlage mit dem Filtermaterial der Staubklasse L reduziert den Staubgehalt erheblich und schützt mit der integrierten Erdung vor elektrostatischer Aufladung
- Flexibler Arbeitsort: Durch die stabilen Rollen und den einfachen Anschluss der Späneabsauganlage kann ein schneller Wechsel des Einsatzortes erfolgen
- Dank des kippsicheren Untergestells mit abgestütztem Spänesack wird sicheres und komfortables Arbeiten gewährleistet
- Lieferumfang: 1 x Späneabsauganlage SPA 1200 (6012050009) / Inkl. Saugschlauch 100 x 2500 mm, Filtersack aus Nadelfilz und Spänefangsack
- LEISTUNGSSTARK: Die Güde Absauganlage GAA 65.1 entfernt effizient Holzspäne mit einer Luftleistung von 1150 m³/h. Ideal für professionelle Holzbearbeitungsprojekte
- FLEXIBEL EINSETZBAR: Dank des praktischen Fahrwerks und des 2 m langen Saugschlauchs ermöglicht sie eine flexible Positionierung und einfachen Transport im gesamten Arbeitsbereich
- UNIVERSALANSCHLUSS: Kompatibel mit allen Holzbearbeitungsmaschinen mit 100 mm Ø Absauganschluss sowie mobilen Handwerkzeugen durch das mitgelieferte 4-tlg. Adapter-Set
- STAUBFREI ARBEITEN: Sorgt für eine saubere Arbeitsumgebung durch effiziente Absaugung von Spänen und Staub, was die Sicherheit erhöht und die Luftqualität am Arbeitsplatz nicht beeinträchtigt
- EINFACHE HANDHABUNG: Die Anlage ist sofort einsatzbereit, leicht zu bedienen und dank des robusten Designs für den harten Einsatz in Werkstätten bestens geeignet
- Flexibler 2 Meter Absaugschlauch mit 100 mm Schlauchanschluss
- inkl. 4-teiligem Adapter-Set für alle Kleingeräte
- Stabile Metallkonstruktion mit Bügel zum Einhängen des Filtersacks
- 75 Liter Auffangsack für lange Entleerungs-Zyklen
- Geeignet für große Mengen Staub und Späne
Warum ist eine Absauganlage wichtig?
Der Nutzen einer Absauganlage geht weit über Sauberkeit hinaus. Besonders bei der Bearbeitung von Holz, Metall oder Kunststoffen entstehen gesundheitsgefährdende Partikel, die sich ohne Absaugung dauerhaft in der Raumluft anreichern.
Gründe für den Einsatz:
- Gesundheitsschutz: Feinstaub, Schweißrauch, Lackpartikel oder Holzstäube reizen Atemwege, können allergen oder karzinogen wirken.
- Maschinenschutz: Späne und Staub setzen sich in Lagern, Führungen oder Elektronik fest – was zu Ausfällen führen kann.
- Sicherheitsaspekte: Feine Stäube können explosionsfähig sein (Stichwort: Staubexplosion bei Holz oder Metall).
- Hygiene: Saubere Arbeitsumgebung in Lebensmittel-, Pharma- oder Präzisionsbereichen zwingend erforderlich.
- Produktqualität: Staubarme Bearbeitung verbessert Oberflächengüte, Maßhaltigkeit und Beschichtungsergebnisse.
Je nach Branche und Anwendung sind Absauganlagen gesetzlich vorgeschrieben – etwa durch die Technischen Regeln für Gefahrstoffe (TRGS), Arbeitsstättenverordnung oder Maschinenrichtlinie.
Einsatzbereiche von Absauganlagen
Absauganlagen kommen in zahlreichen Gewerken und Arbeitsbereichen zum Einsatz. Typische Anwendungen sind:
- Holzbearbeitung: Tischkreissägen, Fräsen, Hobelmaschinen, CNC-Anlagen
- Metallbearbeitung: Schweißrauch, Schleifstaub, Bohr- und Fräsreste
- Kunststoffverarbeitung: Späne, Faserabrieb, Dämpfe
- Kfz-Werkstätten: Bremsstaub, Lackierkabinen, Auspuffgase
- Baugewerbe: Schleifarbeiten, Estrich, Fliesenschneiden
- Labor und Reinraum: Pulver, Asbest, toxische Stoffe
- Elektronikfertigung: Lötdämpfe, Mikropartikel, Laserschneiden
Bauarten und Funktionsprinzipien
Absauganlagen unterscheiden sich stark je nach Medium, Volumenstrom, Reinigungsprinzip und Mobilität.
1. Mobile Absauganlage:
- Kompakt, fahrbar
- Für Einzelmaschinen oder temporären Einsatz
- Häufig mit Wechselstrom-Anschluss
- Ideal für kleinere Werkstätten
2. Stationäre Absauganlage:
- Feste Installation mit Rohrleitungssystem
- Zentralabsaugung mehrerer Maschinen
- Größerer Filterbereich, höhere Leistung
- Für professionelle Anwendungen
3. Zyklonabscheider (Vorabscheider):
- Trennt grobe Partikel durch Zentrifugalkraft
- Entlastet den Hauptfilter
- Verlängert Standzeit, verringert Wartung
4. Patronenfilteranlage:
- Feinfilterung über plissierte Filterkartuschen
- Kompakte Bauweise, große Filterfläche
- Häufig mit automatischer Abreinigung
5. Nassabscheider:
- Für explosive, brennbare oder toxische Stäube
- Binden Partikel in Wasserbad
- Kein Funkenflug, keine Staubexplosion
6. Aktivkohlefilteranlage:
- Neutralisiert Dämpfe, Lösungsmittel, Gerüche
- Häufig in Lackierereien oder Laboren
Planung und Auslegung
Bei der Auswahl und Auslegung einer Absauganlage sind zahlreiche Faktoren zu berücksichtigen:
- Volumenstrom (m³/h): Luftmenge, die gefördert werden muss – abhängig von Maschinentyp, Öffnungsgröße, Emissionsrate
- Filterklasse: Je nach Staubart (z. B. Holzstaub M-Klasse, Quarzstaub H-Klasse)
- Druckverlust: Rohrleitungslänge, Biegungen und Filterwiderstände berücksichtigen
- Geräuschentwicklung: Schalldämpfer oder Kabinierung bei hoher Leistung sinnvoll
- Automatisierung: Einschaltautomatik über Maschinensteuerung oder Zeitschaltung
- Explosionsschutz: ATEX-Zonen beachten bei brennbaren Stäuben oder Gasen
Gerade in gemischten Werkstätten (Holz + Metall) empfiehlt sich der Einsatz von Vorabscheidern und mehrstufigen Filtersystemen.
Montage und Inbetriebnahme
Der korrekte Aufbau einer Absauganlage umfasst folgende Schritte:
- Positionierung der Anlage: Möglichst zentral, gut erreichbar, mit sicherer Stromversorgung
- Rohrsystem installieren: Kurze Wege, wenige Bögen, antistatisch bei Kunststoffleitungen
- Anschluss an Maschinen: Flexible Schlauchübergänge, Drosselklappen, Rückschlagventile
- Filter einsetzen und prüfen: Je nach Typ trocken, nass oder elektrostatisch
- Dichtigkeit testen: Luftverluste verringern die Effizienz erheblich
- Sicherheitseinrichtungen aktivieren: Not-Aus, Thermosensoren, Funkenerkennung
Wartung und Pflege
Regelmäßige Wartung ist entscheidend für die Funktion und Lebensdauer einer Absauganlage:
- Filterwechsel: Je nach Staubbelastung – Kontrollanzeigen oder Differenzdruck beachten
- Filterreinigung: Druckluft, Abklopfen oder automatische Abreinigung nutzen
- Spänekasten leeren: Vor Überfüllung schützen – Brandgefahr!
- Lüfter prüfen: Lager, Laufrad, Schwingungsfreiheit
- Dichtungen kontrollieren: Undichtigkeiten vermeiden
- Funkenabscheider reinigen (bei Metallbearbeitung)
Je nach Einsatzumgebung (z. B. lackstaub- oder schweißrauchbelastet) sind zusätzliche Inspektionen notwendig.
Sicherheit und Vorschriften
In Deutschland gelten für Absauganlagen zahlreiche Normen und Regelwerke:
- DIN EN 60335 / EN 12779: Sicherheit von Absauggeräten
- TRGS 553: Holzstaub – Anforderungen an Absauganlagen
- BGR 121 (DGUV): Staubexplosionsschutz
- ATEX-Richtlinie 2014/34/EU: Explosionsgefährdete Bereiche
- Arbeitsstättenverordnung (ArbStättV): Luftqualität, Mindestvolumenstrom
In bestimmten Fällen ist eine regelmäßige Prüfung durch Fachkräfte vorgeschrieben – insbesondere bei stationären Anlagen in gewerblichen Betrieben.
Ergänzendes Zubehör
Die Leistungsfähigkeit einer Absauganlage lässt sich mit speziellem Zubehör erweitern:

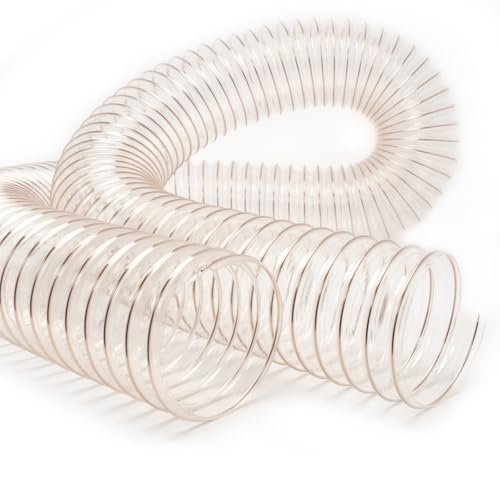

- Antistatische Saugschläuche: Verhindern statische Aufladung
- Funkenschutz-Einsätze: Bei Funkenflug oder Metallbearbeitung
- Automatikmodule: Start der Anlage synchron mit Maschine
- Zyklon-Vorabscheider: Trennen Grobstaub vor dem Hauptfilter
- Schlauchwechselsysteme: Schnellanschlüsse für verschiedene Arbeitsplätze
- Filterboxen mit HEPA-Modul: Für Reinraumanforderungen
Fazit
Absauganlagen sind ein elementarer Bestandteil jeder professionellen Werkstatt, Produktionslinie oder Bauumgebung. Sie sorgen nicht nur für Sauberkeit, sondern schützen aktiv Gesundheit, Maschinen und Produktqualität. Ob mobil oder stationär, für Holz, Metall oder Kunststoff – mit der richtigen Auslegung, Wartung und Integration lassen sich selbst anspruchsvolle Absauganforderungen sicher, effizient und wirtschaftlich umsetzen. Wer eine Absauganlage als Teil der gesamten Arbeitsumgebung begreift, investiert in Sicherheit, Nachhaltigkeit und Zukunftsfähigkeit.
