Ein Antistatik-Armband gehört zu den wichtigsten Werkzeugen im Bereich der Elektrotechnik, Elektronikfertigung und IT-Hardwaremontage. Es schützt elektronische Bauteile vor gefährlicher elektrostatischer Entladung (ESD), die durch bloßen Hautkontakt entstehen kann. Dieser Beitrag erklärt detailliert, wie ein Antistatik-Armband funktioniert, welche Varianten es gibt, worauf bei Auswahl und Anwendung geachtet werden sollte und warum es in vielen Branchen als Standardausstattung gilt.
Was ist ein Antistatik-Armband?
Ein Antistatik-Armband ist ein persönliches Schutzelement zur Vermeidung elektrostatischer Entladungen. Diese Entladungen entstehen, wenn sich Menschen durch Bewegung, Kleidung oder Umgebung elektrisch aufladen – teils mit mehreren tausend Volt, ohne dass es bemerkt wird. Eine unkontrollierte Entladung kann ausreichen, um Mikrokomponenten auf Leiterplatten irreparabel zu beschädigen.

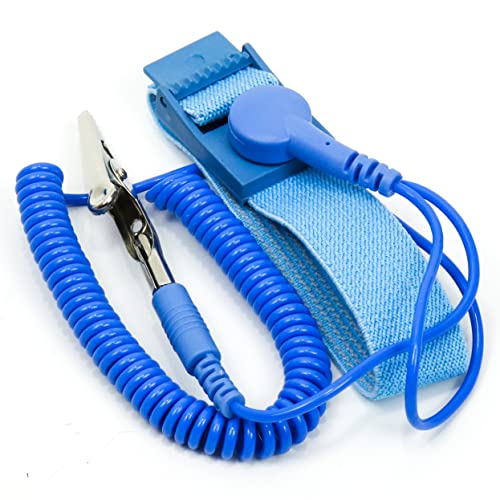

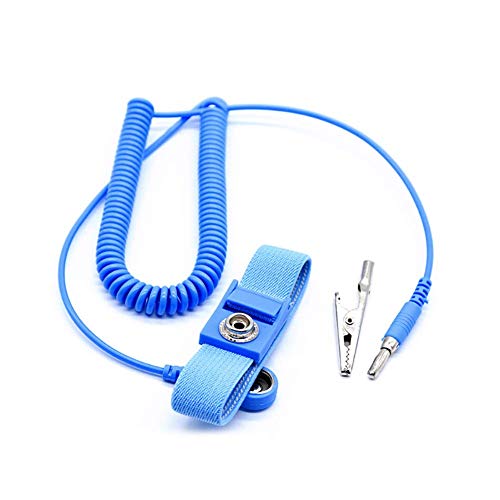

Das Armband besteht in der Regel aus:
- einem leitfähigen oder ableitfähigen Band (z. B. mit eingewebtem Edelstahlfaden oder leitfähiger Beschichtung),

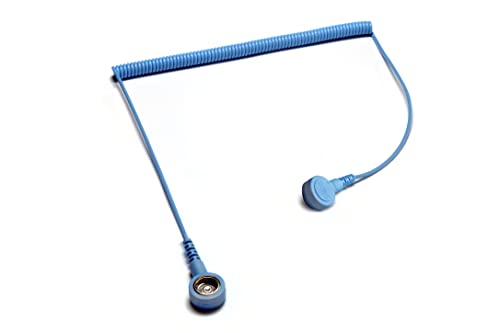

- einem Verbindungskabel (meist Spiralkabel),
- einem Erdungsanschluss (Krokodilklemme oder Bananenstecker) und
- einem integrierten Widerstand (typisch: 1 MΩ) zum Personenschutz.
Die Funktion besteht darin, eine sichere Verbindung zwischen dem Körper und einem Erdungspunkt herzustellen. So wird die Körperladung kontrolliert und kontinuierlich abgeleitet.
Technische Grundlagen:
- Kapazitive Ladung: Der Mensch wirkt wie ein Kondensator – durch Reibung entsteht eine potenzielle Ladung.
- Entladungsschwellen: Bereits Spannungen ab 100 V können Bauteile wie Transistoren, MOSFETs oder RAM beschädigen.
- Nachweis durch ESD-Tester: In professionellen Umgebungen werden Armbänder regelmäßig mit Testgeräten überprüft.
Vorteile und Einsatzzwecke
Warum ist ein Antistatik-Armband so wichtig?
In modernen Geräten sind elektronische Bauteile so empfindlich, dass selbst geringe ESD-Impulse zur Degradation oder zum Totalausfall führen können. Diese Fehler treten oft verzögert auf – was sie besonders tückisch macht.
Anwendungsbereiche:
- PC- und Laptop-Reparatur: Austausch von RAM, SSD, Mainboard etc.
- Elektronikfertigung: SMD-Montage, Testverfahren, Konfektionierung
- Entwicklungslabore: Forschung an Halbleitern, Sensorik und Mikrocontrollern
- Automobilindustrie: Steuergeräte, Sensorik, Infotainment-Systeme
- Medizintechnik: Elektronik mit hoher Lebensdaueranforderung
Vorteile für Anwender:
- Verhindert unsichtbare Schäden an empfindlichen Bauteilen
- Einfache und kostengünstige Absicherung
- Erfüllt Vorschriften in ESD-Schutzzonen
- Wiederverwendbar und langlebig
Varianten und Typen im Vergleich
Je nach Einsatzgebiet, Häufigkeit der Nutzung und Budget stehen verschiedene Typen zur Verfügung:
| Typ | Eigenschaften | Vorteile | Einschränkungen |
|---|---|---|---|
| Kabelgebunden | Klassisch mit Spiralkabel, Erdungsanschluss | Höchste Sicherheit, günstig | Bewegungseinschränkung |
| Kabellos | Kein Kabel, statt dessen spezielles Material | Hohe Bewegungsfreiheit | Eingeschränkter ESD-Schutz, nicht normkonform |
| Einweg-Armband | Antistatisch, aber nicht dauerhaft nutzbar | Für Besucher, einmalige Nutzung | Geringe Lebensdauer |
| ESD-Armband mit Testanschluss | Für Labore mit Prüfprotokoll-Anbindung | Integrierter Prüfanschluss für Sicherheit | Höherer Preis |
Für Profis empfiehlt sich immer ein kabelgebundenes Armband mit genormter Erdung und eingebautem Sicherheitswiderstand.
Wichtige Kaufkriterien
Beim Kauf eines Antistatik-Armbandes spielen neben dem Preis folgende technische und praktische Aspekte eine wichtige Rolle:
- Materialqualität: Elastische Gewebe mit Edelstahlanteil oder leitfähige Kunststoffe sind robuster als einfache Bänder.
- Widerstandswert: Ein 1-MΩ-Widerstand ist Standard – er begrenzt den Strom im Fehlerfall.
- Kompatibilität: Kabelanschluss sollte zur vorhandenen Erdung passen (z. B. Bananenstecker, Druckknopf, Klemme).
- Normen und Zertifikate: Achten Sie auf ESD-konforme Ausführung nach DIN EN 61340 oder ANSI/ESD S20.20.
- Austauschbarkeit der Teile: Hochwertige Modelle erlauben den Austausch des Kabels oder Bandes separat.
- Länge des Kabels: Spiralkabel zwischen 1,2 und 2,4 Meter ermöglichen mehr Bewegungsfreiheit.
- Tragekomfort: Besonders bei langem Einsatz wichtig – atmungsaktives Material und gute Passform sind entscheidend.
Pflege und Nutzungstipps
Ein Antistatik-Armband wirkt nur, wenn es korrekt verwendet und gepflegt wird:
- Direkter Hautkontakt: Tragen Sie das Armband auf der bloßen Haut, nicht über Kleidung.
- Regelmäßige ESD-Tests: In professionellen Umgebungen sollte das Armband täglich getestet werden.
- Kabel prüfen: Auf Kabelbruch, Korrosion an Steckern und sichere Verbindungen achten.
- Reinigung: Feuchtes Tuch ohne aggressive Reinigungsmittel. Kein Waschmittel, keine Waschmaschine!
- Aufbewahrung: Trockene, staubfreie Lagerung ohne Knicken oder Zugbelastung des Kabels.
Ergänzendes Zubehör
Ein einzelnes Antistatik-Armband ist hilfreich – aber für effektiven ESD-Schutz ist eine Kombination mit weiteren Maßnahmen empfehlenswert:
- ESD-Arbeitsmatten: Leiten Ladung von Werkstücken ab.

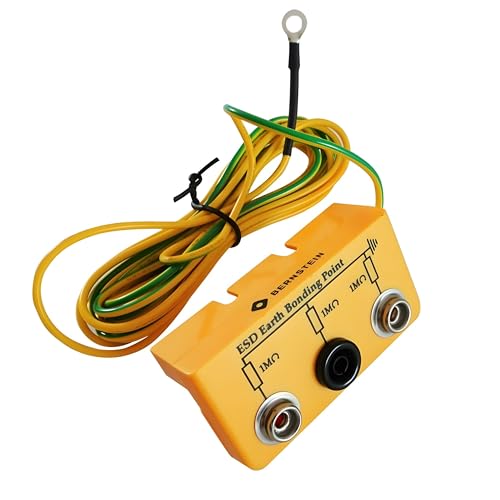

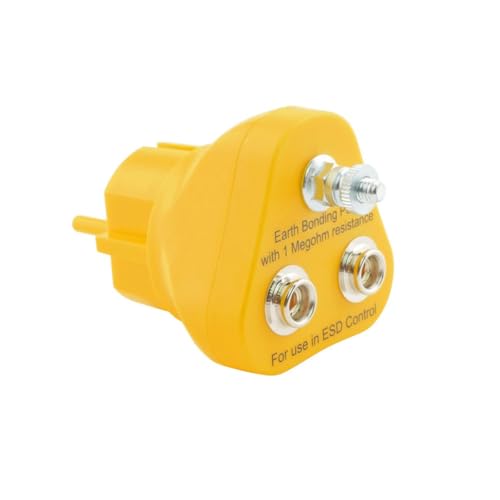

- Erdungsboxen oder Steckdosenadapter: Für stabile und normgerechte Erdungsverbindungen.
- Antistatik-Handschuhe: Ideal bei Feinarbeiten mit zusätzlichen Anforderungen.
- ESD-Testgeräte: Prüfen Armbänder und Matten auf korrekte Funktion.
- ESD-Kleidung: Pflicht in Fertigungslinien oder Reinräumen.

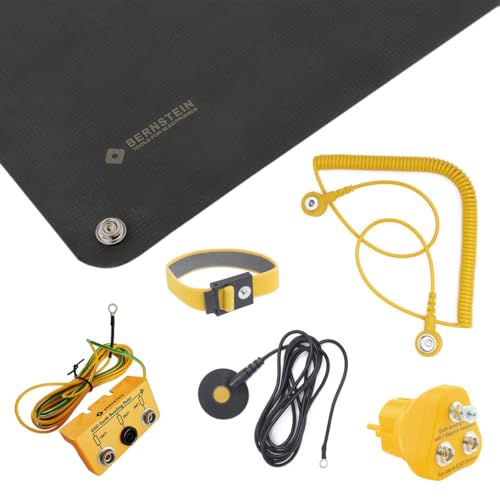

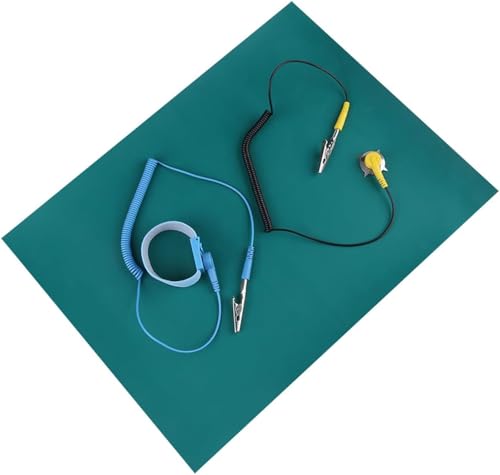

Diese Zubehörteile ergänzen den Einsatz eines Armbands ideal:
Fazit
Antistatik-Armbänder sind ein essenzieller Bestandteil jedes ESD-Schutzkonzepts. Sie bieten zuverlässigen Schutz vor einer der häufigsten, aber oft unterschätzten Gefahren in der Elektronikarbeit: der elektrostatischen Entladung. Durch korrekte Anwendung, regelmäßige Prüfung und Kombination mit ergänzendem Zubehör lassen sich Ausfallrisiken, versteckte Schäden und Garantieprobleme drastisch reduzieren. Für Heimwerker reicht oft ein einfaches Modell, Profis sollten auf zertifizierte Ausführungen mit Ersatzteilen und Testmöglichkeiten setzen.
