Anschlussdosen sind ein unverzichtbares Element jeder Elektroinstallation. Sie dienen der Verbindung von Kabeln, der sicheren Verteilung von Stromkreisen und ermöglichen später einfache Wartungsarbeiten oder Erweiterungen. Doch bei der Auswahl der richtigen Anschlussdose gibt es einiges zu beachten – insbesondere die Normen und Maße, die festlegen, welche Dosen für welche Anwendungen geeignet sind. In diesem Ratgeber erfahren Sie, welche Normen für Anschlussdosen gelten und welche Maße bei der Auswahl eine Rolle spielen.
Was sind Anschlussdosen und warum sind Normen wichtig?
Eine Anschlussdose (oder Abzweigdose) ist ein Gehäuse, in dem elektrische Leitungen miteinander verbunden und abgesichert werden. Anschlussdosen kommen in unterschiedlichen Varianten, wie Unterputz-, Aufputz- und Hohlwanddosen, und bieten Platz für Kabel und Klemmen. Der Einsatz der richtigen Dose ist entscheidend für die Sicherheit, Zuverlässigkeit und Langfristigkeit der Elektroinstallation.
Die Normen und Maße für Anschlussdosen stellen sicher, dass diese in verschiedenen Gebäudestrukturen sicher verwendet werden können und gleichzeitig die internationalen und nationalen Sicherheitsanforderungen erfüllen. Eine falsche Auswahl kann zu Kurzschlüssen, Überlastungen oder im schlimmsten Fall zu Bränden führen.
Wichtige Normen für Anschlussdosen
Bei der Auswahl einer Anschlussdose sind Normen von großer Bedeutung, da sie die Grundlage für die Sicherheitsanforderungen, die Kompatibilität und die Bauqualität festlegen. Die wichtigsten Normen und Zertifikate für Anschlussdosen umfassen:
1. DIN 49073-1 – Abzweigdosen für die Elektroinstallation
Diese Norm regelt die Konstruktion und die Maße von Abzweigdosen, die in Elektroinstallationen verwendet werden. Sie definiert unter anderem die Maße, Materialien und die Bauform der Dosen. Sie legt auch fest, wie Dosen in der Wand montiert werden sollten (z. B. bei Unterputzdosen).
2. VDE 0606 – Steckdosen und Anschlussdosen
Die VDE-Norm für Steckdosen und Anschlussdosen betrifft die Sicherheit der Dosen bei der Nutzung im gesamten Haushalt. Sie stellt sicher, dass alle Anschlussdosen, die auf dem Markt erhältlich sind, den Schutz gegen elektrischen Schlag und mechanische Belastungen erfüllen.
3. IP-Schutzarten (Ingress Protection)
Die IP-Schutzart gibt an, wie gut eine Anschlussdose gegen das Eindringen von Staub und Wasser geschützt ist. Für Feuchträume oder Außenbereiche sind Dosen mit einer IP44 oder höher erforderlich, während für den Innenbereich oft Dosen mit IP20 ausreichend sind.
- IP20: Schutz gegen feste Fremdkörper über 12 mm (z. B. Finger), kein Schutz gegen Wasser.
- IP44: Schutz gegen Staub und Spritzwasser aus allen Richtungen.
- IP65: Staubdicht und geschützt gegen Strahlwasser.
4. CE-Kennzeichnung
Die CE-Kennzeichnung zeigt an, dass die Anschlussdosen den europäischen Sicherheitsstandards entsprechen. Sie ist insbesondere in der EU erforderlich, um Produkte auf den Markt zu bringen.
5. RoHS-Richtlinie
Die RoHS-Richtlinie (Restriction of Hazardous Substances) stellt sicher, dass die in Anschlussdosen verwendeten Materialien keine schädlichen Substanzen wie Blei oder Cadmium enthalten.
Maße von Anschlussdosen – Welche sind die gängigsten?
Anschlussdosen gibt es in verschiedenen Größen und Maßen, die je nach Einsatzort und Verwendungszweck variieren. Die gängigsten Maße für Anschlussdosen sind:
1. Durchmesser
- 68 mm: Der Standarddurchmesser für Unterputz-Dosen. Diese Dosen sind für die meisten Wandmontagen geeignet und bieten ausreichend Platz für Kabel und Klemmen.
- 55 mm: Wird für kleinere Anwendungen verwendet, wie zum Beispiel für Steckdosen in Trockenbauwänden.
- 72 mm: Diese größere Variante wird für Dosen benötigt, die mehrere Kabel aufnehmen müssen, oder wenn eine größere Anzahl an Klemmen erforderlich ist.
2. Tiefe
Die Tiefe der Anschlussdose ist ebenso entscheidend, da sie darüber entscheidet, wie viele Kabel und Verbindungen sie aufnehmen kann. Gängige Tiefen sind:
- 35 mm bis 40 mm: Für Standardanwendungen in Wanddosen.
- 50 mm bis 60 mm: Für Dosen, die eine höhere Anzahl an Kabeln oder Klemmen aufnehmen müssen.
3. Kabelführung
Ein weiterer wichtiger Punkt bei den Maßen von Anschlussdosen ist die Kabelführung. Eine gute Anschlussdose sollte genügend Platz für Kabel bieten, damit diese nicht gequetscht oder beschädigt werden. Bei der Auswahl der Dose sollte darauf geachtet werden, dass der Durchmesser des Kabels mit der Größe der Dose übereinstimmt.
Top 10 Anschlussdosen Bestseller im Überblick
- die Maße der Box ohne Deckel, Innenmaße (100 x 100 x 55)
- Abzweigdose Aufputz-Feuchtraum IP 54
- ohne Klemmleiste
- Verpackungsabmessungen (L x B x H): 85.0 x 85.0 x 40.0 mm
- Verpackungsgewicht: 37.5 Gramm

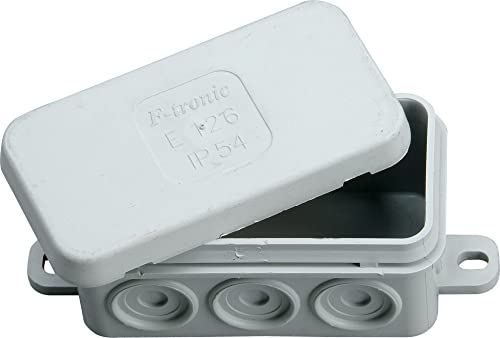

- Abzweigdose Aufputz-Feuchtraum, ohne Klemmleiste
- Schutzklasse IP 54, Außenmaße: 86 mm lang ohne Befestigungslasche / 104 mm lang incl. Befestigungslasche - 44 mm breit - 40 mm hoch
- für Wand- und Deckenmontage geeignet
- mit Vorprägung, 6 Einführungen
- Deckelbefestigung aufrastend
- 【ABS Material】Anschlussdose aus hochwertigem ABS-Flammschutzmaterial. Anschlussdose ip65 es ist beständig gegen Staub und Wasser, die Schutzart ist IP65,Kunststoffgehäuse ist stark flammhemmend und gut isoliert, korrosionsbeständig, antistatisch, gute Dichtleistung, lange Betriebszeit.
- 【Abzweigdose ip65 Merkmale】ip65 Abzweigdose löcher können je nach Bedarf des Projekts ohne Risse und Kompromisse innen gebohrt werden,Diese Anschlussdose bietet genug Platz, Sie können sie als Anschlussdose verwenden oder installieren, was Sie möchten
- 【Einfache Montage】Abzweigdose wasserdicht mit Schalter, für Unterputz / Aufputz, das Montagepanel des Produkts kann demontiert und mehrmals installiert werden. Das Design ist nicht nur schön und großzügig, sondern auch robust und langlebig.
- 【Weit verbreitet】 Elektrische Anschlussdose wird hauptsächlich für Innen- und Außenelektrik, Kommunikation, Feuerausrüstung, Stahl Schmelzen, Öl chemische Industrie, Elektronik, elektrische Energie, Eisenbahn,Baustelle, Bergbau, Steinbruch, Flughafen, Hotel, Schiffe, groß Fabriken, Küstenfabriken, Terminalausrüstung, Abwasserentsorgung Wasseraufbereitung, Umweltgefahren, etc. Anwendbar auf alle Arten Steuerkasten, Schrank, Verteilungsinstrumentkasten, elektronische Produktoberteil, etc.
- 【Kunststoffgehäuse mit Schrauben】Unsere wasserdichte anschlussdose erfüllen sehr strenge Anforderungen. Das Zubehör aus hochwertigen Metallschrauben ist nicht nur schön, sondern auch staubdicht und wasserdicht.
- 【Paketliste】1 x IP65 Abzweigkasten, 1 x Lüsterklemme für bis zu 12 Kabel, 10 x M20 Kabeldurchführung inkl. Dichtung, 1 x 20mm Metall Bi-Bohrer, 4 x Rostfreie Schrauben.
- 【Kabelzugsicherung】Die Kabeleingänge werden über gut abgedichtete Kabelverschraubungen realisiert. Sie bieten gleichzeitig eine Kabelzugsicherung - - (Sie hat eine Gummidichtung und wird mit Schrauben verschlossen. Feuchtigkeit hat keine Chance).
- 【IP65 Schutzart】Sie ist mit der Schutzart IP65 für den Innenbereich und das Feuchraum geeignet und enthält bereits eine Befestigunsschraube.
- 【Sollbruchstellen】Sie können nach Ihre Bedürfnisse vernutzen.
- 【Mit Lochsäge 20mm】 Bitte fertigen Sie mit mitkommende Lochsäge die Kabelöffnung.
- Startpunkt: Dient zur Wassereinspeisung in das unterirdische Gardena Pipeline- oder Sprinklersystem – zur bequemen Bewässerung des Gartens
- Profi-System Hahnstück: Stellt die Verbindung zwischen Wasserhahn und Schlauch (19 mm Durchmesser) mit der Anschlussdose her und sorgt für einen hohen Wasserdurchfluss
- Cleveres Design: Ein extra breiter Rand sowie ein herausnehmbares Schmutzsieb verhindern das Eindringen von Gras und anderen Schmutzpartikeln
- Sicherer Anschluss: Unterirdisch wird die Dose mit einem Spinklersystem-Verbinder an das Pipeline-System angeschlossen. Benötigt wird hierzu ein Verbinder mit 3/4 Zoll-Innengewinde
- Lieferumfang: 1x Gardena Sprinklersystem Anschlussdose, inkl. Gardena Profi-System Anschlussstück

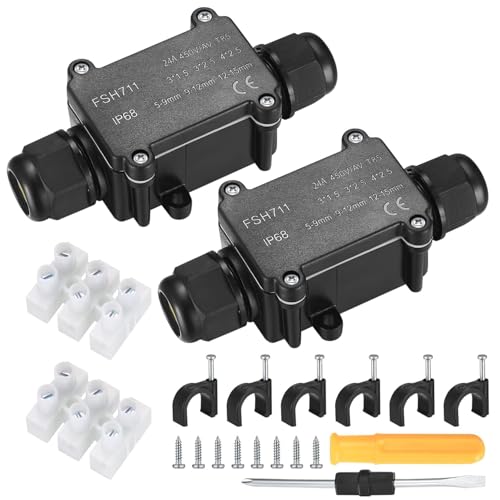

- Premium-Material: Unsere steckerschutz aussen wasserdicht besteht aus hochwertigem PC-Material, das feuerfest, staubdicht, schlagfest, säure- und laugenbeständig, UV-Schutz, nicht leicht zu brechen und langlebig ist.
- Einfach zu bedienen: Die verteilerdose außen wasserdicht wird an jedem Ort installiert, an dem sie benötigt wird. Die Nennspannung beträgt 450 V Wechselstrom und der Nennstrom 24 A. Dieser elektrische kabelverbinder wasserdicht ip68 ist auch perfekt für die Unterwassertechnik, den Tiefbau und verschiedene Industriebereiche geeignet.
- IP68 Wasserdicht: Professionelles wasserdichtes Design, die Wasserdichtigkeit entspricht der Klasse IP68. Die wasserdichte Anschlussdose verhindert ein Freiliegen mit guter Dichtleistung, Staubschutz mit wetterfesten Eigenschaften inklusive.
- Breite Anwendungen: Die kabelbox wasserdicht kann im Außen- und Innenbereich installiert werden, z. B. an einer Wand, einem Garten, einem Hof, einem Weg, einer Terrasse, einer Straße, einem Schwimmbad, einem Teich, einem Balkon, einem Haus usw. Ideal für Elektroinstallationen, Außenverkabelung, und Kabelreparaturen oder Verlängerungen.
- Paket beinhaltet: Sie erhalten 2 Stück externe Anschlussdosen und 1 x Schraubendreher, 6 x Kabelklemmen, geeignet für den Innen- und Außenbereich bei widrigen Wetterbedingungen. Kabelbereich: 5–9 mm und 9–12 mm.
- ABS-Material: Dieses Produkt besteht aus ABS-Material, das eine hervorragende Schlagfestigkeit und Korrosionsbeständigkeit aufweist und eine gute Gesamtleistung bietet. Die Anschlusskastenschale hat ein verdicktes Design, das eine gewisse Festigkeit und Härte aufweist. Das Produkt hat ein einfaches Erscheinungsbild und kann mit verschiedenen Innen- und Außendekorationen kombiniert werden, um die Ästhetik des gesamten elektrischen Verbindungssystems zu verbessern.
- Ip65 Wasserdicht: Die schutzstufe ip65 ist eine art schutzstufe für das gehäuse elektrischer geräte, die das eindringen von staub und wasser in die geräte verhindern kann. Dieses produkt erfüllt den wasserdichtigkeitsstandard ip65 und kann daher das eindringen von regen und wasserdampf in die anschlussdose wirksam verhindern, schäden vermeiden und die sicherheit elektrischer verbindungen gewährleisten.
- Einfache Installation: Die Produktinstallation erfordert kein Schweißen, verbinden Sie einfach die gleichen Drähte miteinander, was bequem und sicher ist. Der Anschlusskasten eignet sich für verschiedene komplexe Verdrahtungsschemata im Innen- und Außenbereich. Er verfügt über 7 Kabelverschraubungseingänge an der Außenseite, um den Durchgang mehrerer Kabel zu erleichtern, und im Inneren sind mehrere Montagesäulen vorgesehen, um die Befestigung elektrischer Komponenten zu erleichtern.
- Vielfältige Einsatzmöglichkeiten: Die Produktgröße beträgt 100 mm x 100 mm x 70 mm, was eine mittlere Größe ist und für Situationen geeignet ist, in denen kompakte und kostengünstige elektrische Verbindungen erforderlich sind. Die Anschlussdose kann horizontal oder vertikal installiert werden und wird häufig in Verteilerkästen, Haushaltsgeräten, Sicherheitsgeräten und der industriellen Automatisierung verwendet. Es ist ein guter Helfer für Ihre Arbeit und Ihr Leben.
- Wirksamer Schutz: Die Anschlussdose hat eine gute Abdichtungsleistung und kann in verschiedenen Umgebungen einen wirksamen Schutz elektrischer Verbindungen bieten, um die langfristige Stabilität und Zuverlässigkeit des elektrischen Systems zu gewährleisten. Sie eignet sich für Orte, an denen Kabel häufig ausgetauscht oder repariert werden müssen, was Ihnen helfen kann, die Arbeitseffizienz und den Bedienkomfort zu verbessern.
- Abmessung LxBxH mm: 240x190x95

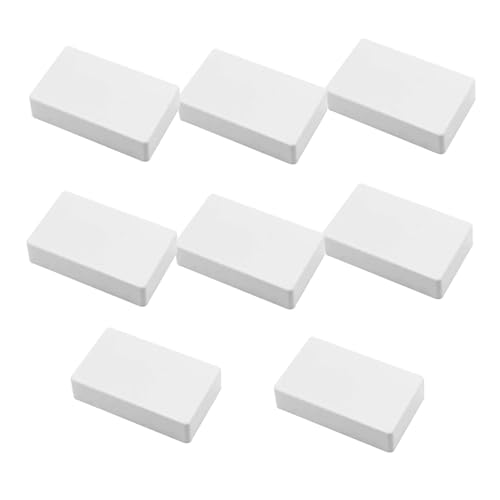

- Anschlussdose aus ABS mit glatten Kanten, Schlagfestigkeit, Dichtigkeit und guten Isolationseigenschaften.
- Electronic Projekt Box Schutzklasse ist IP65, wasser- und staubdicht, robust und langlebig.
- Das Paket enthält 8 Abzweigdosen mit den Maßen 10×6×2,5cm, die sowohl im Innen- als auch im Außenbereich verwendet werden können.
- Wasserdichte Anschlusskästen sind ideal für Elektronikprojekte, Stromversorgungsgehäuse, Verstärkerboxen, tragbare Projekte, batteriebetriebene Projekte.
- Electronic Projekt Box für Kommunikation, Eisenbahn, Baustellen, Schiffe, Fabriken, Umweltanlagen usw.
Wichtige Faktoren bei der Auswahl von Anschlussdosen
- Einsatzbereich: Ist die Dose für den Innen- oder Außenbereich gedacht? In Feuchträumen oder im Freien benötigen Sie Dosen mit einer höheren Schutzart (z. B. IP44 oder höher).
- Maße und Volumen: Wählen Sie eine Dose, die genügend Platz für Ihre Verkabelung bietet und den erforderlichen Durchmesser und die Tiefe hat.
- Schutzart: Achten Sie darauf, dass die Dose die richtige IP-Schutzart für Ihre Installation hat (z. B. für den Keller IP44).
- Material: Dosen aus Kunststoff sind weit verbreitet, aber für besonders robuste Anforderungen sind auch Metall- oder verzinkte Dosen erhältlich.
- Klemmensystem: Nutzen Sie Dosen mit einfach zu bedienenden WAGO-Klemmen oder Schraubklemmen, je nach Bedarf.
Schritt-für-Schritt-Anleitung: Anschlussdose korrekt montieren
- Vorbereitung: Stromkreis abschalten und sicherstellen, dass keine Spannung mehr anliegt.
- Position bestimmen: Markieren Sie den gewünschten Installationsort für die Dose.
- Loch bohren: Je nach Wandtyp ein passendes Loch bohren oder fräsen (z. B. Dosenbohrer Ø 68 mm).
- Dose einbauen: Montieren Sie die Dose stabil an der Wand. Verwenden Sie gegebenenfalls Verputzmaterial für Unterputzdosen oder Dübel für Aufputzdosen.
- Verdrahtung: Kabel abisolieren und in die Klemmen der Dose einführen. Achten Sie auf korrekte Farbzuordnung und sichern Sie die Verbindungen.
- Abdeckung montieren: Schließen Sie die Dose mit einer passenden Abdeckung ab, um Staub und Feuchtigkeit fernzuhalten.
Pflege und Wartung von Anschlussdosen
Anschlussdosen sind weitgehend pflegefrei, aber es gibt einige Dinge, auf die Sie achten sollten:
- Sichtkontrolle: Überprüfen Sie regelmäßig die Dosen auf Beschädigungen, lose Abdeckungen oder Feuchtigkeitsbildung.
- Zugentlastung: Achten Sie darauf, dass Kabel gut in den Dosen fixiert sind, um Zugbelastungen zu vermeiden.
- Verschmutzung vermeiden: Halten Sie die Dosen sauber, um das Eindringen von Staub und Feuchtigkeit zu verhindern.
Weitere nützliche Produkte für die Elektroinstallation
Fazit
Die Wahl der richtigen Anschlussdose ist entscheidend für die Sicherheit und Langlebigkeit Ihrer Elektroinstallation. Achten Sie auf die richtige Schutzart, Maße und Normen, die je nach Einsatzbereich variieren. Mit der richtigen Dose schaffen Sie eine sichere, langlebige und wartungsfreundliche Elektroinstallation.
