Moderne Elektroinstallationen erfordern nicht nur zuverlässige Kabel und Steckdosen, sondern auch die richtige Auswahl und Montage der Anschlussdosen. Sie sind das Herzstück einer sicheren und funktionalen Elektroinstallation. Doch was gehört eigentlich in eine Anschlussdose und wie gestaltet man eine Verkabelung so, dass sie nicht nur den aktuellen Anforderungen entspricht, sondern auch zukünftige Erweiterungen ermöglicht? In diesem Ratgeber erfahren Sie, was Sie bei der Wahl und der Verdrahtung einer Anschlussdose beachten müssen.
Was ist eine Anschlussdose?
Eine Anschlussdose (auch Abzweigdose genannt) ist ein Element der Elektroinstallation, das Kabelverbindungen ermöglicht, schützt und zugänglich macht. Sie dient der Verteilung von Strom und sorgt für die sichere Verbindung von Leitungen. Es gibt verschiedene Typen von Anschlussdosen, darunter Unterputz-, Aufputz- und Hohlwanddosen. Sie unterscheiden sich vor allem in der Art und Weise, wie sie in der Wand montiert werden.
In eine Anschlussdose werden typischerweise Kabel und Leitungen eingeführt und miteinander verbunden. Dabei ist es entscheidend, dass die Installation den entsprechenden Normen und Sicherheitsvorgaben entspricht, um Kurzschlüsse, Überlastung und andere Gefahren zu vermeiden.
Warum ist die Wahl der richtigen Komponenten wichtig?
Die Wahl der richtigen Komponenten innerhalb einer Anschlussdose beeinflusst nicht nur die Funktionalität, sondern auch die Sicherheit und Wartbarkeit der gesamten Elektroinstallation. Eine unsachgemäße Verkabelung kann zu Stromausfällen, Überhitzung oder im schlimmsten Fall zu Bränden führen. Die richtigen Materialien und eine saubere Installation bieten jedoch langfristige Sicherheit und ermöglichen später einfachere Wartungsarbeiten.
Was gehört in eine moderne Anschlussdose?
Eine moderne Anschlussdose besteht aus mehreren grundlegenden Komponenten, die für eine sichere und funktionale Installation sorgen:
1. Klemmen
Klemmen sind der zentrale Bestandteil jeder Anschlussdose. Sie dienen der sicheren Verbindung von Drähten und Leitungen. Es gibt verschiedene Arten von Klemmen:
- Schraubklemmen: Werden traditionell genutzt, um Drähte mit einer Schraube zu fixieren. Sie bieten eine stabile Verbindung, erfordern jedoch regelmäßige Kontrolle auf Lockerung.
- WAGO-Klemmen: Eine moderne, werkzeuglose Lösung. Diese Klemmen sind sehr einfach zu handhaben und bieten sicheren Halt für die Drähte.
- Klemmbretter: Diese werden häufig in größeren Dosen verwendet und bieten Platz für mehrere Verbindungen.
2. Zugentlastung
Die Zugentlastung sorgt dafür, dass die Drähte in der Anschlussdose nicht unter Zugbelastung stehen, was zu einer Beschädigung der Isolierung führen könnte. Sie sorgt dafür, dass die Leitungen sicher fixiert sind und schützt vor Abrieb.
3. Abzweigdosen-Abdeckung
Die Abdeckung schützt die Verkabelung vor Staub, Feuchtigkeit und ungewolltem Zugriff. Sie sorgt dafür, dass keine Fremdkörper in die Dose gelangen und dass die Elektroinstallation sicher abgeschirmt ist.
4. Dichtungen und Isolierung
In modernen Anschlussdosen sind häufig Dichtungen integriert, die vor Feuchtigkeit und Schmutz schützen. Dies ist besonders wichtig in Außenbereichen oder feuchten Räumen.
5. Verschraubungselemente
Diese Elemente sind dafür zuständig, die Anschlussdose in der Wand zu fixieren. Sie verhindern, dass sich die Dose während des Betriebs verschiebt oder lockert.
6. Kabelanschlussstellen
Je nach Art der Dose können Kabel auf verschiedenen Arten angeschlossen werden. Diese Stellen müssen sicher und sauber verarbeitet werden, damit keine Kabel offen liegen oder ungesichert sind.
Wichtige Faktoren bei der Verkabelung
Wenn Sie eine Anschlussdose korrekt verdrahten, müssen Sie mehrere Faktoren beachten, um eine zuverlässige und sichere Verbindung zu gewährleisten:
1. Korrekte Kabelwahl
Achten Sie darauf, dass die verwendeten Kabel für die jeweilige Stromstärke und die jeweilige Umgebung geeignet sind. Flexibles Kabel ist eine gute Wahl für Verbindungen, während starre Leitungen eher in Wänden und Kabelkanälen verwendet werden.
2. Farbe der Adern
Die richtige Farbcodierung ist wichtig, um Verwechslungen zu vermeiden und die Sicherheit zu gewährleisten. In Europa werden häufig folgende Farben verwendet:
- Braun oder Schwarz für die Phase (L)
- Blau für den Neutralleiter (N)
- Grün-Gelb für den Schutzleiter (PE)
3. Korrekte Verdrahtung
Jede Leitung sollte richtig abisoliert und fest in der Klemme fixiert werden. Vermeiden Sie es, Drahtenden offen oder ungesichert in der Dose zu lassen. Achten Sie auf eine saubere Trennung der Drähte und verwenden Sie gegebenenfalls Kabelkanäle, um die Drähte zu ordnen.
4. Platz in der Dose
Stellen Sie sicher, dass genügend Platz für alle Drähte vorhanden ist, ohne dass sie sich berühren oder übermäßig gequetscht werden. Überfüllte Dosen können zu übermäßiger Wärmeentwicklung und damit zu Brandgefahr führen.
5. Sicherheitsvorkehrungen
Vergewissern Sie sich, dass alle Verbindungen sicher sind und keine Drähte lose oder ungeschützt sind. Wenn möglich, überprüfen Sie jede Verbindung mit einem Multimeter, um sicherzustellen, dass keine Kurzschlüsse oder offenen Verbindungen bestehen.
Top 10 Elektroinstallationszubehör im Überblick
- 🧰【34 SPL-1 KOMBINATION】: Insgesamt 34 SPL-1-Drahtverbinder, ein neues Schiebeknopf-Kombinationsdesign, die elektrischen Anschlüsse können frei kombiniert und in 2/3/4/6-Wege-Dockingkabelverbinder gespleißt werden.
- 🔧【SICHER UND ZUVERLÄSSIG】: Das Terminal besteht aus PA66 (Zugstange) / flammhemmendem PC (Schale), und der Innenleiter besteht aus vernickeltem Kupfermaterial, das flammhemmend, korrosionsbeständig, alterungsbeständig und hochspannungsbeständig ist Widerstand, lange Lebensdauer, etc. Eigenschaften. Es kann ein Auslaufen verhindern, sicher und zuverlässig.
- 🧰【EINFACHE BEDIENUNG】: Entfernen Sie zuerst die Kabelummantelung (9~10 mm), drücken Sie dann den orangefarbenen Clip vorsichtig nach oben 90° und stecken Sie das Kabel ein und schalten Sie den Schalter aus. Technologische Innovationen haben herkömmliches Isolierband und verflochtene Stoßverbinder ersetzt und die Verdrahtungszeit um 70 % reduziert.
- 🔧【WIEDERVERWENDBAR】: Jedes Terminal hat eine Erkennungsverbindung, die recycelt wird. Jeder Stecker hat einen unabhängigen Schrapnell, verschiedene Drähte werden separat verwaltet und verschiedene Drahtdurchmesser können sicher verbunden werden. Auf der Oberfläche jedes Steckverbinders befinden sich Testlöcher, und der elektrische Test kann abgeschlossen werden, ohne das Klebeband zu entfernen, was intuitiv und bequem ist.
- 🧰【BREITE ANWENDUNG】: Weit verbreitet in der Gebäudeverkabelung, z. B. als Schalter zur Steuerung mehrerer Lichter. Es ist ideal für kompakte und komplexe Anwendungen. Der Universalstecker ist für 0,2~4 mm²/AWG28-12 Massivdraht und 0,08~2,5 mm²/28-14AWG Weichdraht geeignet.

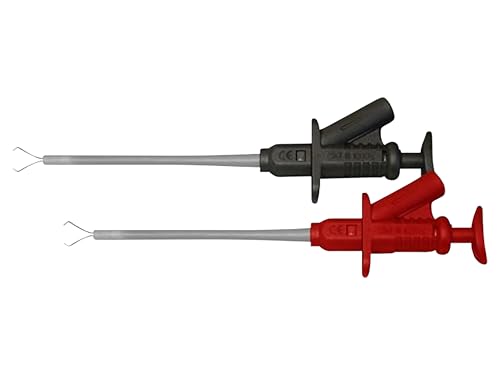

- GEPRÜFTE SICHERHEIT – Diese Multimeter Kabel entsprechen der Norm IEC / EN 61010-031:2008 und bieten höchste Sicherheit für Messungen. Dank hochwertiger Verarbeitung sind sie zuverlässig & langlebig – ideal für professionelle & private Anwendungen.
- HOHE SPANNUNGSFESTIGKEIT – Die Prüfspitzen für Multimeter sind für die Überspannungskategorie CAT II 1000 V ausgelegt. Damit eignen sie sich optimal für präzise und sichere Spannungsmessungen in unterschiedlichsten Anwendungsbereichen.
- BERÜHRUNGSSCHUTZ – Die isolierten Multimeter Klemmen bieten optimalen Schutz: Im geschlossenen Zustand sind leitende Metallteile komplett abgeschirmt. Dies sorgt für maximale Sicherheit bei Messungen und reduziert Risiko ungewollter Berührungen.
- STANDARD-KOMPATIBILITÄT – Dank 4mm-Sicherheitstechnik ist das Multimeter Zubehör universell einsetzbar. Es ist mit den meisten gängigen Multimetern kompatibel und gewährleistet eine sichere Verbindung für zuverlässige Messungen.
- DOPPELTE ISOLIERUNG – Die doppelt isolierten Leitungen und Berührungsschutz erhöhen die Sicherheit erheblich. Dadurch ist das Zubehör ideal für Einsätze im Ausbildungs- und Servicebereich geeignet und bietet zuverlässigen Schutz bei jeder Messung.
- Griffbereit wie ein Zollstock dank kompaktem Design. Nur 30x8x0,85cm klein und 120 Gramm leicht. Passt in jede Arbeitstasche und auch in Hosentaschen. schnell Anzeichnen + schnell Bohren = schnell fertig. Konzentriere dich bei der Elektroinstallation auf die wichtigen Dinge und lass das Bohren schnell hinter dir.
- Bohrungen können angezeichnet werden, oder dank Ø8mm Bohrung direkt gebohrt werden.
- Mit zwei integrierten Libellen für die horizontale und vertikale Ausrichtung kann auf eine separate Wasserwaage verzichtet werden.3 Kerben zeigen dir die Mittelpunkte der Bohrung an.Die beiden seitlichen für die 105cm Markierung. Die Normhöhe für die erste Hohlwanddose und Unterputzdose. Eine Wasserwaage für Steckdosen.
- Nur das Nötigste – durch die kompakte Größe von nur 30x8cm und einem leichten Gewicht von ca.120 Gramm ist diese Bohrschablone so leicht wie ein Zollstock. Durch diese Elektriker Wasserwaage sparst du dir das unnötige mitschleppen von weiterem Werkzeug.

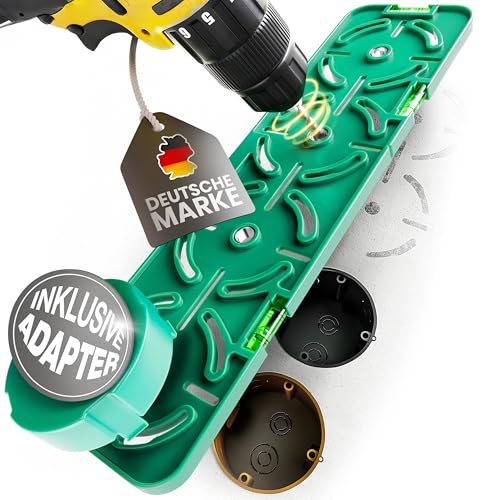

- 𝐏𝐫ä𝐳𝐢𝐬𝐢𝐨𝐧 𝐝𝐚𝐧𝐤 𝟑 𝐢𝐧𝐭𝐞𝐠𝐫𝐢𝐞𝐫𝐭𝐞𝐧 𝐖𝐚𝐬𝐬𝐞𝐫𝐰𝐚𝐠𝐞𝐧 – Für eine einfach horizontale und vertikale Ausrichtung. Andere Steckdosen-Schablonen bieten nur 2 Libellen an. Perfekt als Elektro-Schablone und Steckdosen-Bohrschablone.
- 𝐈𝐧𝐤𝐥𝐮𝐬𝐢𝐯𝐞 𝐀𝐧𝐥𝐞𝐢𝐭𝐮𝐧𝐠 – Mit Anleitung und 3 seitlichen Kerben, die dir den Mittelpunkt der Bohrung zeigen, ist die Installation deiner Hohlwanddose oder Unterputzdose ein Kinderspiel
- 𝐌𝐢𝐭 𝐀𝐝𝐚𝐩𝐭𝐞𝐫 𝐟ü𝐫 𝐮𝐧𝐞𝐛𝐞𝐧𝐞 𝐖ä𝐧𝐝𝐞 – Beinhaltet einen Adapter zur sicheren Nutzung auch auf unebenen Oberflächen. Die perfekte Elektriker-Wasserwaage für Steckdosen und Hohlwanddosen-Bohrer.
- 𝐈𝐧𝐭𝐞𝐠𝐫𝐢𝐞𝐫𝐭𝐞 𝐌𝐞𝐭𝐚𝐥𝐥𝐫𝐢𝐧𝐠𝐞 – Erlauben direkte Bohrungen durch stabile Metallringe, ohne zusätzliches Ausrichten. Einfach die praktischste Steckdosen-Bohrschablone für präzise Ergebnisse bei jeder Installation.
- 𝐆𝐞𝐧𝐨𝐫𝐦𝐭𝐞𝐫 𝟕𝟏 𝐦𝐦 𝐀𝐛𝐬𝐭𝐚𝐧𝐝 – Garantiert den idealen Abstand zwischen Steckdosen. Somit optimal geeignet als Steckdosen-Schablone.
- ✅ 𝗚𝗘𝗡𝗢𝗥𝗠𝗧𝗘 𝗔𝗕𝗦𝗧𝗔𝗡𝗗 - Markiere mit der Schablone bis zu 4 Steckdosen im genormten 71mm Abstand direkt an der Wand. Die Steckdosen können aufgezeichnet oder direkt mit dem Bohrer markiert werden.
- ✅ 𝗜𝗡𝗞𝗟. 𝟮𝘅 𝗪𝗔𝗦𝗦𝗘𝗥𝗪𝗔𝗔𝗚𝗘 - Die Bohrschablone verfügt über zwei Libellen für die horizontale und vertikale Ausrichtung. 3 Kerben an der Außenseite zeigen dir die Mittelpunkte der Bohrung an.
- ✅ 𝗙Ü𝗥 𝗔𝗟𝗟𝗘 𝗪Ä𝗡𝗗𝗘 - Egal ob Ziegelwand, Trockenbauwand oder Beton - Die Bohrschablone kannst du überall benutzen, wo du Steckdosen, Lichtschalter oder Hohldosen einbauen möchtest.
- ✅ 𝗛𝗢𝗖𝗛𝗪𝗘𝗥𝗧𝗜𝗚𝗘 𝗩𝗘𝗥𝗔𝗥𝗕𝗘𝗜𝗧𝗨𝗡𝗚 - Eine präzise Fertigung und beste Materialien garantieren eine lange Lebensdauer. Durch die 8mm Metalleinsätze kann die Bohrschablone direkt zum Bohren genutzt werden.
- ✅ 𝗟𝗔𝗜𝗡𝗙𝗘𝗟𝗗 𝗩𝗘𝗥𝗦𝗣𝗥𝗘𝗖𝗛𝗘𝗡 - Sollten Sie mit der Bohrschablone nicht zufrieden sein, erhalten Sie bis 60 Tage nach dem Kauf Ihr Geld zurück. Kontaktieren Sie bei Fragen gern unseren Support!

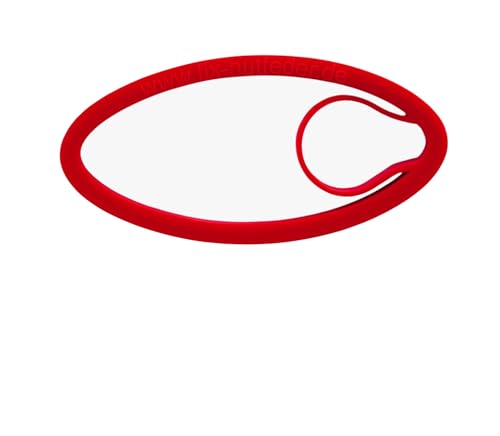

- Profi-Alternative zur Nagelscheibe
- mehr als 50% Zeitersparnis durch werkzeuglose Montage
- geeignet für alle Wand-Materialien im Alt- und Neubau
- Eine Lösung für alle gängigen Nutbreiten
- Maximale Fugenbreite 55mm

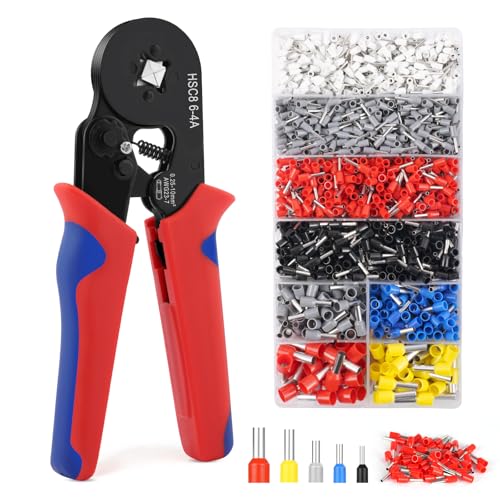

- 【Sechseckiges Hochpräzises Crimpen】Sechseckige Crimpzange verfügt über ein optimiertes sechseckiges Design, das gleichmäßig Druck ausüben kann und so sicherstellt, dass die Aderendhülse fest mit dem Draht verbunden ist, wodurch die Kontaktfläche vergrößert wird und stabile und hochwertige Crimpeffekte erzielt werden. Besonders geeignet für Glanzkontakte, Rundsteckverbinder und Litzenleitungen, schützt es feine Drähte vor Beschädigungen und sorgt für dauerhafte Zuverlässigkeit.
- 【Selbsteinstellend und Entriegelbar】Aderendhülsenzange verfügen über eine Selbsteinstellfunktion, die sich ohne manuelle Einstellung automatisch an verschiedene Hülsengrößen anpassen kann, wodurch Ihr Crimpen genauer und bequemer wird. Der eingebaute positive Verriegelungsmechanismus (entriegelbar) gewährleistet eine gleichbleibende Crimpfestigkeit und macht jeden Vorgang effizient und zuverlässig, geeignet für Anfänger und Profis.
- 【1800-teiliges Aderendhülsen-Set】Crimper Set enthält 1800 Aderendhülsen (0.25-10 mm²), darunter 8 gängige Spezifikationen, und ist in verschiedene Farben + Standardmarkierungen unterteilt, damit Sie schnell die richtige Klemme finden. Ob Haushaltsstromkreise, Geräteschalter, Autoreparaturen oder industrielle Elektroanschlüsse – wir erledigen das mit Leichtigkeit!
- 【Ergonomisches,Rutschfestes Griffdesign】Verfügt über einen ergonomischen, rutschfesten Griff, liegt angenehm in der Hand und reduziert die Ermüdung der Hand. Die geringere Griffbreitengestaltung ermöglicht effizientes Arbeiten auch bei Dauerbetrieb und eignet sich daher sehr gut für den täglichen Einsatz durch Elektriker, Wartungsarbeiter, Heimwerker usw.
- 【Vielseitig Einsetzbar】Crimpwerkzeug für Sechskanthülsen eignet sich für eine Vielzahl von Szenarien wie Geräteschalter, Batterien, Elektrofahrzeuge, Autoreparaturen, Hausverkabelung, Industrieschaltkreise usw. Es kann die Verdrahtungsgeschwindigkeit erheblich erhöhen und die Arbeitszeit verkürzen. presszange ist ein ideales Werkzeug für Elektriker, Bauarbeiter und Techniker und hilft Ihnen, verschiedene elektrische Verbindungsaufgaben problemlos zu erledigen!
- MAXIMALE PRÄZISION – Die Steckdosen Bohrschablone richtet dank integrierter Wasserwaage die 71-mm Lochreihe exakt aus und dient zugleich als präzise Bohrschablone Hohlwanddose für saubere Ergebnisse.
- SCHNELLER ARBEITEN – Als Trockenbau Werkzeug markiert die Schablone bis zu vier Bohrpunkte in einem Zug & erleichtert das präzise Vorbereiten von Öffnungen für Unterputzdose und Hohlwanddose deutlich.
- KLARE SICHT – Die gut ablesbare Libelle ermöglicht eine präzise horizontale und vertikale Ausrichtung und sorgt für exakte Markierungen an Hohlwanddose, Hohlraumdose und Unterputzdose.
- FLEXIBEL EINSETZBAR – Die integrierte Wasserwaage ersetzt zusätzliche Messhilfen und macht die Schablone zu einem unverzichtbaren Werkzeug Elektriker für präzise Markierungen im Trockenbau und Rohbau.
- NORMGERECHTE ABSTÄNDE – Die 71-mm Lochreihe gewährleistet, dass Unterputzdose, Hohlwanddose und Hohlraumdose perfekt passen und ohne Nacharbeit montiert werden können – ideal für professionelle Installationen.

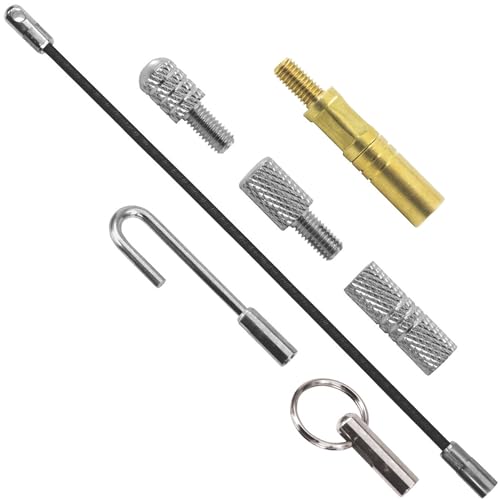

- Komplettes Zubehörsortiment aus dem MightyRod PRO Standardsatz
- 7 nützliche Accessoires, die das Arbeiten mit Einziehstangen erleichtern
- Satzinhalt: siehe weitere Produktdetails
- 【Abisolieren und Schneiden in einem】Das Werkzeug kombiniert die Funktionen einer Abisolierzange und eines Drahtschneiders, geeignet zum Abisolieren von Voll- und Litzendrähten von 10 bis 24 AWG (0,2mm²-6mm²), und ist besonders geeignet zum Abisolieren und Schneiden von Lautsprecherkabeln und Flachbandkabeln.
- 【Adjustable without hurting the wire】 Die Abisolierzange ist mit einem Spannungseinstellknopf ausgestattet, der den Abisolierdruck entsprechend der Dicke der verschiedenen Drähte einstellen kann, was eine Beschädigung des Kupferkerns der Drähte aufgrund einer übermäßigen Spannung effektiv vermeiden kann.
- 【Komfortabel zu bedienen】Die Abisolierzange ist aus 50 Stahl und Nylon gefertigt, mit ergonomisch gestalteten, rutschfesten und langlebigen Griffen, kompakt und leicht, einfach zu bedienen, zeitsparend und arbeitssparend. Das spitze Spitzendesign ermöglicht es ihm, in engen Bereichen zu arbeiten, wo große Standard-Abisolierzangen nicht verwendet werden können.
- 【Weiter Einsatzbereich】Automatische Abisolierzange Geeignet für alle Arten von Elektrogeräten, mechanischen Geräten, Audiogeräten und Kabelreparaturen und -installationen, ist es ein perfektes Geschenk für Heimwerker, Elektriker und Handwerker.
- 【Exzellenter Kundendienst】WISEUP wurde vor 20 Jahren gegründet und hat sich immer in den Bereichen Hardware-Handwerkzeuge, Elektrowerkzeuge, Druckluftwerkzeuge, Arbeitsversicherung, Autoreparatur und Dekoration engagiert. Bitte kontaktieren Sie uns, bevor Sie eine Nachricht hinterlassen. Wir versprechen 24 Monate kostenlose Garantie (neu statt Reparatur).
Schritt-für-Schritt-Anleitung: Anschlussdose verkabeln
1. Vorbereitung
- Stromkreis ausschalten und Spannungsfreiheit prüfen.
- Werkzeuge wie Schraubendreher, Zange, Multimeter und Phasenprüfer bereitlegen.
2. Kabel abisolieren
- Die Isolierung der Kabel ca. 10-15 mm abisolieren, je nach Kabeltyp.
3. Kabel in Klemmen einführen
- Drähte entsprechend ihrer Farben in die Klemmen einführen. Die Phase in die „L“-Klemme, den Neutralleiter in die „N“-Klemme und den Schutzleiter in die „PE“-Klemme.
4. Klemmen fixieren
- Wenn Sie WAGO-Klemmen verwenden, einfach die Drähte einlegen und den Hebel schließen. Bei Schraubklemmen diese mit einem Schraubendreher festziehen.
5. Kabel und Dose sichern
- Verwenden Sie Zugentlastungen, um die Kabel vor Beschädigungen durch Zug zu schützen. Achten Sie darauf, dass keine Drähte unter Spannung stehen.
6. Abdeckung montieren
- Abdeckung der Anschlussdose anbringen, um alle Drähte sicher zu verschließen.
7. Funktionsprüfung
- Strom wieder einschalten und mit einem Multimeter die korrekte Spannung an den Verbindungen prüfen.
Pflege und Wartung der Anschlussdose
Anschlussdosen sind in der Regel pflegeleicht, dennoch sollten Sie regelmäßig die folgenden Punkte kontrollieren:
- Visuelle Inspektion: Überprüfen Sie regelmäßig, ob die Abdeckung korrekt sitzt und keine Feuchtigkeit oder Schmutz in die Dose eingedrungen ist.
- Leitungen überprüfen: Achten Sie darauf, dass keine Kabel unter Spannung stehen oder beschädigt sind.
- Zugentlastung kontrollieren: Stellen Sie sicher, dass die Drähte sicher in der Dose fixiert sind.
Weitere nützliche Produkte für die Elektroinstallation
Fazit
Die Wahl der richtigen Komponenten und die korrekte Verdrahtung innerhalb einer Anschlussdose sind entscheidend für die Funktionalität und Sicherheit Ihrer Elektroinstallation. Durch die Beachtung der wichtigsten Grundlagen – wie Kabelwahl, Klemmenart und Verdrahtungstechnik – können Sie eine langlebige und sichere Installation erzielen. Wer sich an die Schritte hält und alle Verbindungen regelmäßig überprüft, sorgt für eine zuverlässige Stromversorgung in seinem Zuhause.
